典型应用 |
双向测量超声波从一个传感单元到另外一个传感单元的传输得到一个反馈时间T,从而测定出探头到探头的距离S与声速C之间的关系,即:S=C×T/2.
声波在空气中的传播速度与大气温度、湿度有关联,在计算公式中需要引入大气温度补正。 |

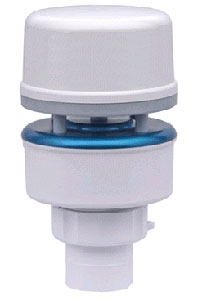

本系统是超声波方式的5要素气象观测仪,仪器内藏GPS定位和电子罗盘传感器,可以实时输出风向、风速、气温、湿度、气压气、位置与方向位数据。仪器采用海洋防腐技术,耐风速70m/s以上,并且具有警报发布功能,可以以低成本构建各种气象观测系统。特别适合使用在气象、道路、铁道、消防、港口码头、海上工作船舶、海洋工作平台、工业园区、化工园区、环境监测等防灾应急部门。 |
特
长 |
*
测量要素:5要素 风向、风速、气温、湿度、气压 / GPS(位置)、电子罗盘(方位). |
*
可增加测量模块:能见度、积雪深、潮位、流速、浪高等要素。 |
*
具有价格低、稳定性好等特点。 |
特别适合中国的特殊地理、地质环境,缺电、少电、无电力山区和边远地区也能应用。 |
仪器采用海洋防腐技术,内藏GPS定位和电子罗盘传感器,可以实时输出位置与方向位数据。 |
输出国际标准NMEA0183协议格式,直接输入NMEA0183协议相融的软件与硬件系统。 |
*
整个自动站在设计上采用抗高温和耐低温的设计(标准型使用范围:-25~+55℃)保证了整个自动气象站具有强大的环境适应能力。 |
*
数据传输可以选择CAN BUS2.0现场总线架构 / RS-485 / RS-232C / 光缆传输 / LAN端口(直接接入互联网)
/ 无线通信 / 电话回线 MODEM / GSM MODEM / CDMA MODEM等等方式,用户可根据实际情况进行合理选择。CAN
BUS2.0现场总线最远传输距离达10km. |
*
系统采用9-16VDC供电(可使用蓄电池供电),在无电源地区使用GSM MODEM等比较耗电设备时,请选择外接太阳能电池. |
*
主局使用上海光进Web软件只要一台电脑就可以按所设时间间隔,进行扫描采集数据,并且用附属分析处理软件进行分析处理。用户能方便地进行测量通道的设置和变更、各通道参数设置和变更、测量时间间隔设置和变更。年报、月报、日报、时间报的作成或印刷,并且可以用Excel软件来编集数据。(需选购Web发布软件) |
*
具有警报发布功能,可以任意设置3点位警报(预警信号、报警信号、危险信号 / 兰、黄、红三色滚动报警)(需选购Web发布软件)。 |
*
可以安装在3米/5米/10米风杆上固定使用,也可以安装在汽车上作为车载式移动使用。 |
*
自动站为了满足用户需求设有:能见度仪、太阳电池电源等选购件。 |
- |
软件展示
上海光进Web发布软件 |
详情察看PDF |
规
格 |
风向风速计(超声波方式) |
测量范围 |
风速:0-52m/s / 风向:0-360° |
注:
15级风的范围 46.2—50.9米/秒 |
测量方式
|
超声波方式 |
耐风速 |
70m/s以上 |
起动风速 |
0.05m/s |
测量精度 |
风速:±2%以内 / 风向:±3°以内 |
- |
温度湿度计 |
测量范围
|
温度:-25-+55℃ / 湿度:0-100%RH |
传感方式
|
温度:热电隅 / 湿度:聚合薄膜电容式 |
测量精度 |
温度:±1℃(-25-+55℃范围)/湿度:±3%RH
(0-80%RH范围) |
分辨率 |
温度:0.1℃ / 湿度:0.1%RH |
- |
气压计 |
测量范围
|
880-1080hPa (mbar) |
分辨率 |
0.1hPa (mbar) |
测量精度 |
±2hPa(24℃常温) /
±3.4hPa以内(-20-+50℃范围) |
- |
Compass/电子罗盘单元 |
测量精度 |
±1°RMS When level |
分辨率 |
0.5° |
输出信号 |
NMEA0183 |
- |
GPS Position/全球定位单元 |
测量精度 |
3m With WAAS/EGNOS |
输出信号 |
NMEA0183 |
- |
FT-1500
一般规格 |
测量要素 |
风向、风速、温度、湿度、气压 / GPS(位置)、电子罗盘(方位) |
显示处理方法 |
电脑软件上实时监控,动态显示.(需选购Web发布软件) |
数据演算回路 |
气象数据以ASCll码形式或十六进制码形式输出,输出的时间间隔(标准:1次/秒). |
信号输出 |
RS-485 / RS-232C
(ASCII码命令) |
输出国际标准NMEA0183协议格式 |
选购:光缆端口 / LAN端口(直接接入互联网)
/ 无线通信端口 / 电话回线MODEM / GSM MODEM / CDMA MODEM / CANBUS等端口. |
电 源/功 耗 |
标准型: 9-16VDC <
150mA |
尺寸/重量 |
外形尺寸:φ120mm ×
240mm(H) / 重量:约1Kg |
规格书如有变化不再通知/详情察看PDF |
