特色 |
专业用预警系统其结实耐用性、耐震性、耐强风、防雷击、防电磁、防腐蚀性等等特殊性能上的要求非常高,与普通的测量仪器具有本质上的区别。 |
KOSHIN-FL-5000是一台专业型测量液位及固体位移速度的装置。仪器采用微波多普勒原理,可以精确测量液位及固体的流动速度(位移速度),实时输出观测数据。仪器使用高速多普勒DSP芯片及高性能波束换能器,运用智能表面回波分析算法进行分析处理,有效排除与液位及固体位移速度无关的反射干扰信号,高精密数字化输出位移速度、平均流动速度、移动平均流动速度等专业观测数据。仪器不需要校准,免维护,测速精度不受昼夜、温度、湿度、气压、雨雪等环境因素的影响,
具有高度的稳定性与可靠性。 |

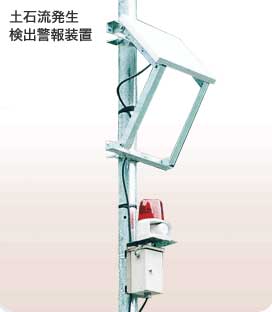

仪器为非接触方式(空中发射型)可以很容易地安装在河岸边、桥下、建筑物旁、铁塔、铁柱上。也可以作为移动式(机动方式)运用,既可以用来测量河川及泥石流的流速,也可以用来作为滑坡与泥石流的位移预警监测之用。 |
*
无需校正,免维护,适用于长期的海洋观测与研究作业领域。 |
*
仪器不受昼夜、温度、湿度、气压、雨雪等环境因素的影响,可以全天候运行。 |
*
仪器可以任意角度倾斜式安装设置,有效测量距离可达100米。 |
*
高速多普勒DSP芯片、智能回波分析算法及高性能波束换能器,使之可以精确测量滑坡及泥石流的流速或用来监测预警泥石流的发生。 |
*
整个自动站在设计上采用抗高温和耐低温的设计(使用范围:-40~+80℃),保证了整个系统具有强大的环境适应能力。 |
*
仪器后部附带微电脑演算装置,可以高速运算获得各种所需数据,在实时显示数据的同时,将数据实时保存到数据采集装置中或SD内存卡内,并且可以进行RS-232C/RS-485/TCP/IP端口通信,实时输出数据流信号。 |
*
仪器采用高精密数字式现场数据总线架构,数据传输可以选择RS-232C / RS-485 / 光缆传输
/ LAN端口(直接接入互联网) / 无线通信 / GPRS MODEM等等方式,用户可根据实际情况进行合理选择。 |
*
具有警报发布功能,可以任意设置3点位警报(注意警报、报警警报、撤离警报 / 兰、黄、红三色滚动报警信号)。 |
*
附带警报音响输出端口,可以编辑中文报警报文,系统全中文化配置。 |
*
可配 KOSHIN-Series 气象观测·防灾预警系统。 |
- |
规 格 |
型 号 |
KOSHIN-FL-5000 |
测量方式 |
微波雷达方式
/ 非接触方式空中发射型 |
安装方式 |
桥下、建筑物旁、铁塔上、铁柱 |
波束幅度 |
方位面(左右):25° / 俯仰面(上下)
:20° |
工作频率 |
K波段 / 24GHz |
微波功率 |
约50mW |
有效测程距离 |
150米 (视观测面状况) |
设置角度 |
水平:0-60°(每5°增量)
/ 垂直:0-90°(每1°增量) |
- |
流动/位移测量部 |
测量范围 |
0 - ±50 m/s |
测量精度 |
±0.03
m/s (常温25℃范围) |
±0.1
m/s (-40-+80℃范围) |
分辨率 |
0.01m/s |
工作温度范围 |
-40-+80℃ 95%(无结露)
|
- |
数据采集处理装置 |
数据采集处理装置
+ 7英寸彩色LCD触摸屏 |
存储间隔 |
0.1秒 - 24小时 (用户设置) / 标准:1分钟 |
采 样 率 |
标准:1秒/次 |
输入通道 |
RS-232C / RS-485数字式通道:标配3Ch
/ 最大254Ch |
模似信号输入(需选购):电流
4-20mA / 电压0-1VDC/0-5VDC/0-10VDC / 频率输入 |
显示器 |
标配7英寸彩色LCD触摸显示屏
/ 可以实时显示所测数据. |
数据存储 |
数据存储/容量:256M 内存 |
(每分钟1次,10年以上存储空间,并且具有循环擦写方式) |
数据存储/备份 |
标配4G内存 |
数据内容 |
内置数据库,按时间存储方式 |
1 要素的数据、时间同步存储/输入要素/通道编号 |
2 仪器不同输入样式有所差异 |
存储方式 |
循环存储擦写方式 |
通信功能 |
通信端口:RS-232C端口 ×
1 |
通信端口:USB HUB端口 ×
1 |
通信端口:LAN端口 × 1 |
通信速度:300-115.2Kbps
/ 10/100/1000Mbase-T |
所有端口可以扩展,附数据控制功能 |
外部输入功能 |
气象各要素 / 流速计 / 倾斜计
/ 伸缩计等等 (选购) |
摄像头 / GPRS / WiFi
/ GPS受信装置 / GPS倾斜位移受信装置 (选购) |
备有直接接入端口,作为选购件,客户需选择购买. |
警报发布功能 |
具有警报发布功能,可以任意设置3点位警报. |
(注意警报、报警警报、撤离警报
/兰、黄、红三色滚动报警). |
附带警报音响输出端口,可以编辑中文报警报文,系统全中文化配置。 |
输出格式 |
1 国际标准NMEA0183协议格式 |
2 中国气象局标准格式(选购)
|
3 按客户要求(选购) |
电 源 |
220VAC --- 5VDC/12VDC |
防雷对策 |
光电隔离 / 静电保护电压15KV(选购) |
工作温度范围 |
-20-+80℃ 95%(无结露)
/ -40-+80℃(选购) |
尺寸/重量 |
180mm
x 200mm x 60 mm / 约1.5Kg (野外防护箱安装方式) |
482mm x 133mm x
350mm (室内19英寸标准4U机箱安装方式) |
180mm x 130mm x
60 mm / 约1Kg (车载安装方式) |
规格书如有变化不再通知/详情察看PDF |
